L/M/HBP Commercial Series Compressor

Description：

QD series compressor use the refrigerant R600a, R134a, R290 suitable for large size refrigerator, freezer, cabinet,
ice machine, vending machine and other large sized refrigeration equipments or appliances. The compressor structure form is
hermetical crank connecting-rod reciprocating piston type. Main characteristics: strong load capacity, reliable starting
performance, high efficiency, low noise, light vibration, good reliability.

Features：

Refrigerator, freezer, liquor cabinet, display cabinet and other medium sized refrigeration equipments.

Characteristics:

Reliable starting performance,High efficiency & reliability,Low sound & vibration.

Technical Data ：

QD Series R134a Refrigeration Compressor（220V-240V/50Hz）

Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	Capacity(W)54.4℃/ 130℉ Condensing Temp.										COP W/W		Input Power (W)		Oil Charge
Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	一35℃	一30℃	一25℃	一23.3℃	一20℃	一15℃	一10℃	-6.7℃	一5℃	0℃	-23.3℃	‘-6.7℃	’-23.3℃	一6.7℃
DW	MAWQD25HHP	2.5	1/12	RSIR	S	30	40	52	58	75	93	126	140	156	175	0.85	1.9	68	74	140
	MAWQD30HHP	3.0	1/10	RSIR	S	35	49	63	70	90	112	152	170	188	210	0.85	1.9	82	89	140
	MAWQD35HHP	3.5	1/8	RSIR	S	40	56	72	80	105	128	176	220	242	275	0.9	1.98	89	111	140
DM	MAMQD43HHP	4.3	1/7	RSIR	S	47	65	83	110	121	149	216	270	297	338	0.95	2.01	116	134	160
DF	MAFQD52HHP	5.5	1/7	RSIR	S	70	95	123	136	177	218	280	350	385	438	1.15	2.01	118	174	180
	MAFQD59HHP	6.2	1/6	RSIR	S	85	115	149	165	215	265	312	390	430	488	1.16	2.01	142	194	180
	MAFQD65HHP	6.6	1/5	RSIR	S	95	129	167	185	241	297	350	430	473	538	1.18	2.02	157	193	180
	MAFQD75HHP	7.6	1/5+	RSIR	S/F	105	147	190	210	273	337	387	495	545	618	1.2	2.05	175	241	180
	MAFQD91HHR	8.8	1/5+	RSIR	S/F	112	155	200	230	285	350	405	520	570	642	1.22	2.06	189	252	180
DL	MALQD75HHR	7.2	1/5+	RSIR	S/F	100	140	160	200	260	320	366	470	518	588	1.3	2.06	154	228	220
	MALQD75HGR	7.6	1/5+	RSIR	S/F	105	147	190	220	273	337	387	495	545	618	1.36	2.11	162	235	220
	MALQD91HHR	8.8	1/5+	RSIR	S/F	115	160	207	245	300	368	425	530	583	655	1.37	2.12	179	250	220
	MALQD91HGR	9.3	1/4-	RSIR	S/F	127	176	228	270	330	405	468	580	640	720	1.41	2.15	191	270	220
	MALQD110HHR	10.0	1/4	RSIR	F	136	190	245	300	375	460	470	650	718	820	1.37	2.12	219	307	220
	MALQD110HGR	11.1	1/4+	RSIR	F	150	210	270	330	410	510	520	725	790	905	1.41	2.15	234	337	220
DQ	MAQQD128HHR	12.3	3/8	RSIR	F	180	252	324	360	468	576	740	925	1018	1156	1.31	2	275	463	250
	MAQQD142HHM	13.5	3/8+	CSIR	F	195	273	351	390	507	624	800	1000	1100	1250	1.3	2	300	500	250
	MAQQD158HHM	15.3	3/8+	CSIR	F	215	300	387	430	560	690	890	1120	1230	1400	1.3	2	331	560	250
	MAQQD168HHM	16.3	1/2	CSIR	F	230	322	415	460	598	736	976	1220	1340	1530	1.3	2	354	610	250

QD Series R134a Refrigeration Compressor（208V-230V/60Hz）

Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	Capacity(W)54.4℃/ 130℉ Condensing Temp.										COP W/W		Input Power (W)		Oil Charge
Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	一35℃	一30℃	一25℃	一23.3℃	一20℃	一15℃	一10℃	一6.7℃	一5℃	0℃	一23.3℃	一6.7℃	一23.3℃	一6.7℃
DW	MBWQD25HHP	2.5	1/10	RSIR	S	35	48	62	70	90	111	143	166	183	208	0.83	1.85	84	90	140
	MBWQD30HHP	3.0	1/8	RSIR	S	41	58	74	83	106	132	170	200	220	250	0.85	1.9	97	106	140
	MBWQD35HHP	3.5	1/7	RSIR	S	47	66	85	93	124	151	220	260	286	325	0.9	1.98	103	131	160
DF	MBFQD43HHP	4.3	1/6	RSIR	S	65	90	117	130	170	210	270	320	350	400	1.18	2.05	110	156	160
	MBFQD52HHP	4.9	1/6	RSIR	S	75	101	130	150	188	232	328	390	428	488	1.2	2.08	125	188	180
	MBFQD59HHP	5.5	1/5	RSIR	S	87	118	153	170	220	272	340	460	507	576	1.2	2.08	142	221	180
	MBFQD65HHP	6.2	1/4	RSIR	S	102	138	180	200	258	320	400	520	573	650	1.21	2.1	165	248	180
	MBFQD75HHP	7.2	1/4	RSIR	S	112	152	198	220	286	353	440	555	606	690	1.21	2.1	182	264	180
DL	MBLQD65HHM	6.2	1/4	CSIR	S	112	152	197	218	284	350	435	540	560	640	1.32	2.1	165	257	220
	MBLQD75HHM	7.2	1/4	CSIR	S/F	124	173	207	230	322	398	445	595	580	655	1.35	2.1	170	243	220
	MBLQD91HHM	8.8	1/4	CSIR	S/F	136	189	244	270	354	434	545	640	700	800	1.37	2.12	197	302	220
	MBLQD110HHM	10.6	1/3	CSIR	F	177	248	319	348	484	602	650	770	845	960	1.41	2.12	238	357	220
	MBLQD120HHM	11.6	3/8	CSIR	F	195	273	350	390	507	624	680	850	935	1060	1.3	2	300	425	220
DQ	MBQQD128HHM	12.3	3/8+	CSIR	F	212	297	382	425	552	680	925	1090	1200	1360	1.31	2	324	546	250
	MBQQD142HHM	13.6	1/2	CSIR	F	230	322	414	460	598	736	1000	1180	1300	1480	1.3	2	354	590	250
	MBQQD158HHM	15.3	1/2	CSIR	F	252	353	455	505	656	808	1055	1320	1450	1650	1.3	2	388	660	250

QD Series R134a Refrigeration Compressor（115-127V/60Hz）

Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	Capacity(W)54.4℃/ 130℉ Condensing Temp.										COP W/W		Input Power (W)		Oil Charge
Style	Model	Displ. (cm3)	POWER HP	Motor Type	Cooling	一35℃	一30℃	一25℃	一23.3℃	一20℃	一15℃	一10℃	一6.7℃	一5℃	0℃	一23.3℃	一6.7℃	一23.3℃	一6.7℃
DW	MDWQD25HHM	2.5	1/10	CSIR	S	35	49	62	70	92	112	143	168	183	210	0.85	1.9	82	88	140
DW	MDWQD30HHM	3.0	1/8	CSIR	S	42	59	75	84	110	135	172	202	220	253	0.86	1.95	98	104	140
DF	MDFQD35HHM	3.5	1/7	CSIR	S	48	67	86	96	125	155	225	263	290	330	0.92	1.98	104	133	180
	MDFQD43HHM	4.3	1/6	CSIR	S	65	90	117	130	170	210	270	320	350	400	1.18	2.05	110	156	180
	MDFQD52HHM	4.9	1/6	CSIR	S	75	101	130	150	188	232	328	390	428	488	1.2	2.08	125	188	180
	MDFQD59HHM	5.5	1/5	CSIR	S	87	118	153	170	220	272	340	460	507	576	1.2	2.08	142	221	180
	MDFQD65HHM	6.2	1/4	CSIR	S	102	138	180	200	258	320	400	520	573	650	1.21	2.1	165	248	180
DL	MDLQD65HHM	6.2	1/4	CSIR	S	112	152	197	218	284	350	435	510	560	640	1.31	2.1	166	264	220
	MDLQD75HHM	7.2	1/4	CSIR	S/F	124	173	207	230	322	398	445	525	580	655	1.32	2.1	175	257	220
	MDLQD91HHM	8.8	1/4	CSIR	S/F	136	189	244	270	354	434	545	640	700	800	1.35	2.1	200	243	220
	MDLQD110HHM	10.6	1/4	CSIR	F	177	248	319	348	484	602	650	770	845	960	1.41	2.12	247	363	220
	MDLQD120HHM	11.6	1/3	CSIR	F	195	273	350	390	507	624	680	850	935	1060	1.3	2	300	425	220
DQ	MDQQD128HHM	12.3	3/8	CSIR	F	212	297	382	425	552	680	925	1090	1200	1360	1.31	2	324	545	250
	*MDQQD142HHW	13.6	3/8+	CSCR	F	230	322	414	460	598	736	1000	1180	1300	1480	1.3	2	354	590	250
	*MDQQD158HHW	15.3	1/2	CSCR	F	252	353	455	505	656	808	1055	1320	1450	1650	1.3	2	388	660	250

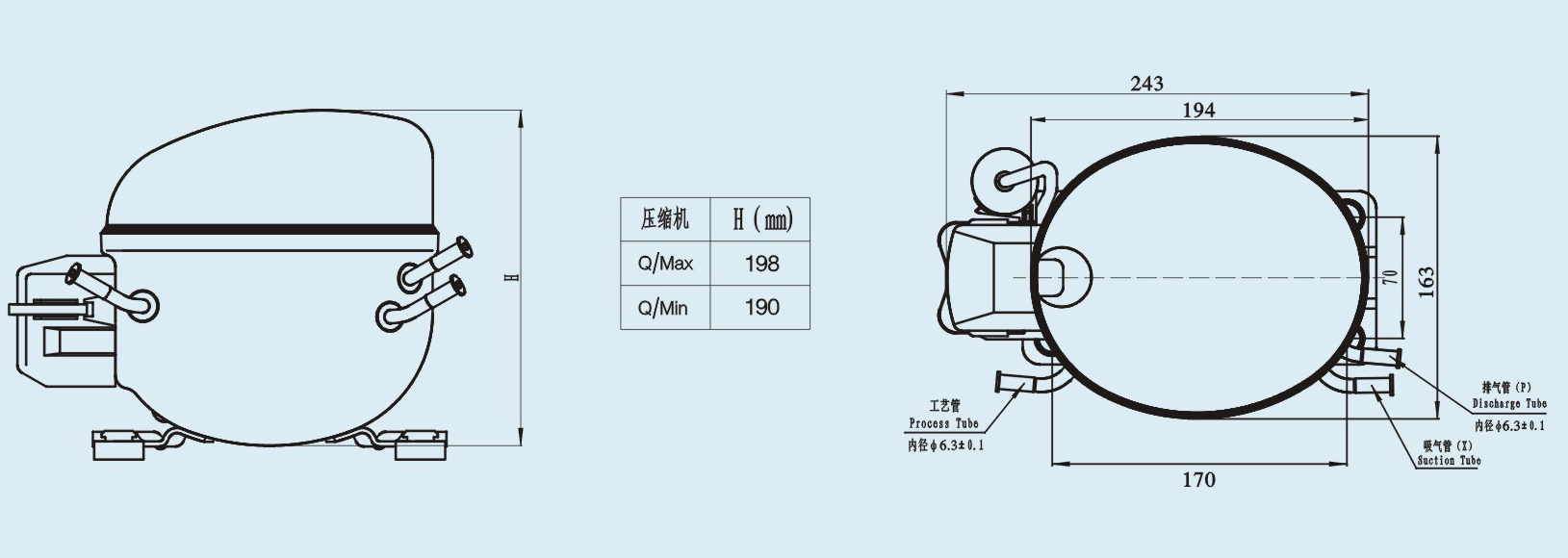

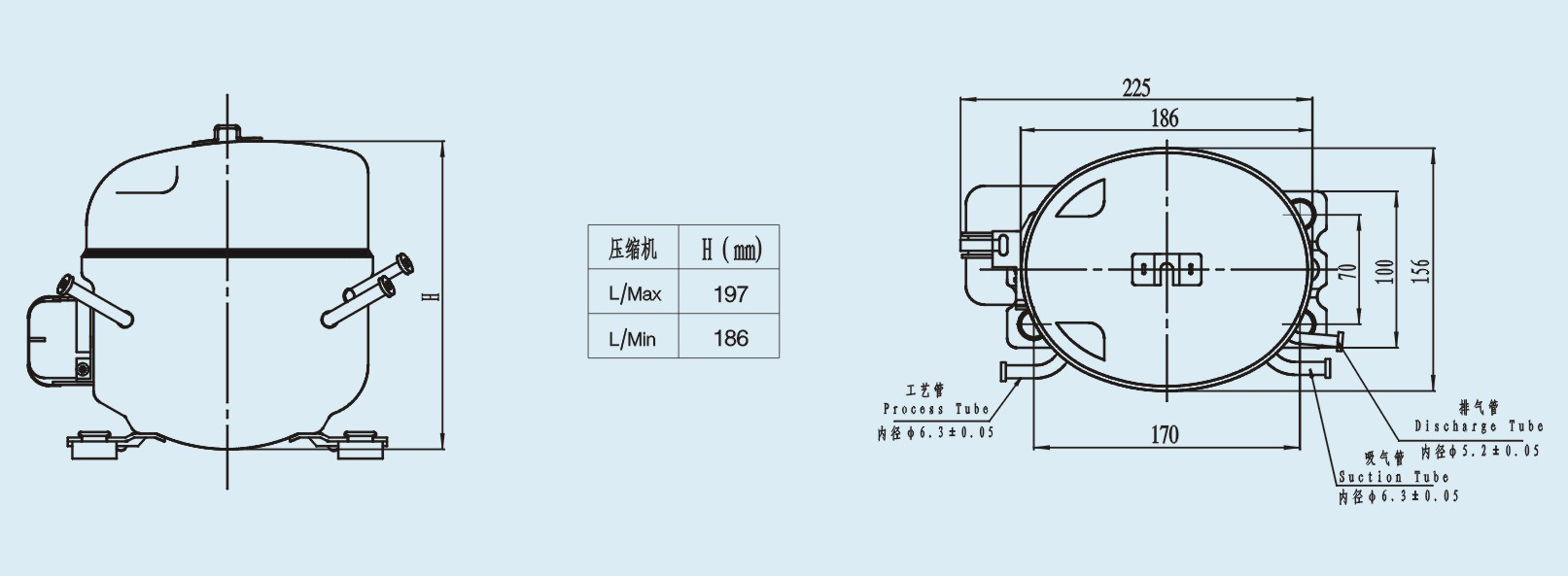

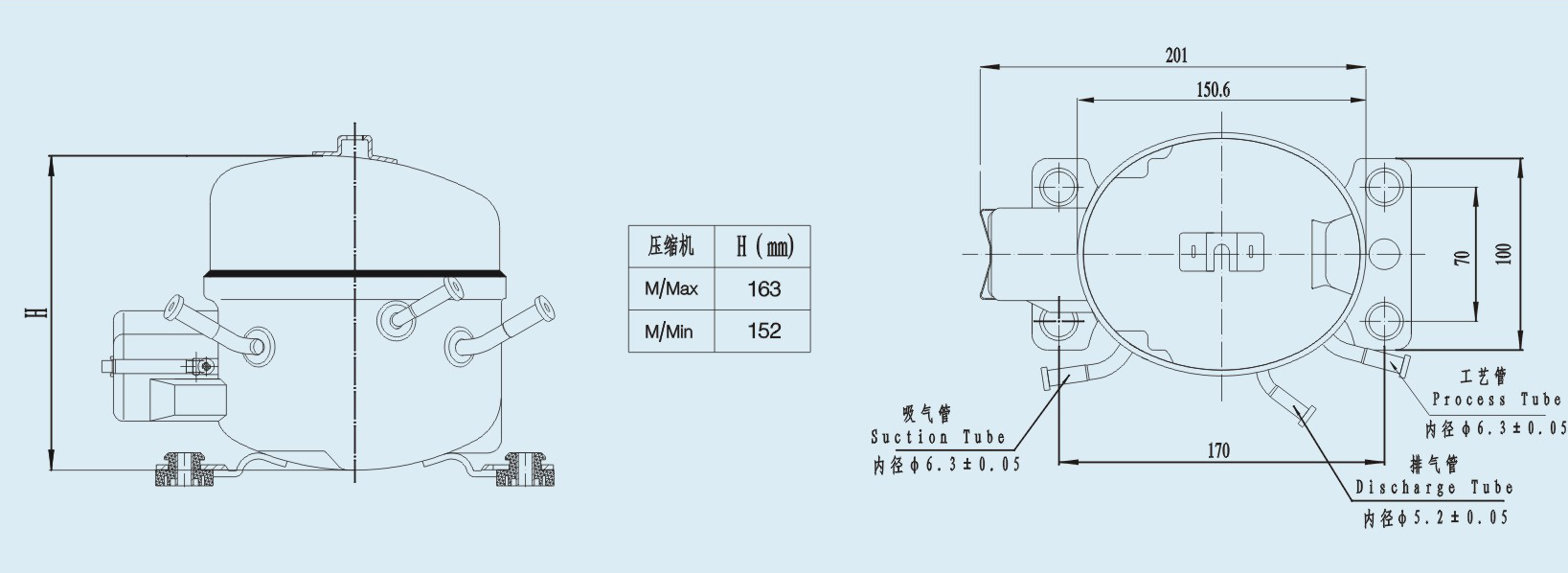

Drawings：

DL STYLE.png

DM STYLE.png

DQ STYLE.png
